Startseite / Portfolio / Strom-Produkte – Relais / BAERIS Relais

Höchste Lebensdauer und Qualität. Verschiedene Einsatzmöglichkeiten und Bauformen.

BA-Rel 7PA / NW / ITR

Elektronische Relais

Ob zur Impulsweitergabe, Impulsverdopplung oder zur Trennung von Anschlüssen, Relais haben vielfältige Einsatzmöglichkeiten. BAERIS elektronische Relais überzeugen durch höchste Zuverlässigkeit und Lebensdauer und sind in verschiedenen Bauformen erhältlich.

Produktanfrage

BAERIS Relais

Relais finden nach wie vor in Bereichen in denen Zählwerte übertragen bzw. an andere Systeme angebunden werden müssen zahlreiche Einsatzmöglichkeiten.

Sie werden benötigt um Impulse vom erzeugenden Gerät zu trennen, verschiedene Impulsarten ineinander umzuwandeln, eine Impulsleitung in mehrere aufzuteilen (den Impuls vervielfachen) oder die Wertigkeit der Impulse anzupassen (z.B.: 150Imp/kWh in 100Imp/kWh). Einige unserer Relais stellen auch mehrere dieser Funktionen in einem kompakten Gerät zur Verfügung.

Arten von Impulsrelais

Impulstrennrelais

Impulstrennrelais realisieren eine galvanische Trennung zwischen der Impulsquelle (z.B. Impulsausgang eines Zählers) und dem empfangenden Gerät (z.B. Leittechnikkomponenten). Dies ist wichtig um den Zähler z.B. des EVU von der Kundenanlage zu trennen. Dadurch werden Störungen des EVU-Zählers durch die Kundenanlage ausgeschlossen.

Impulsverdopplungs-/ Vervielfachungsrelais

Diese Relais realisieren zum einen die gleiche Funktionalität wie die Impulstrennrelais und sind zusätzlich in der Lage den Zählimpuls an zwei oder mehr Systeme weiterzugeben (z.B. wenn der betreffende Impuls von der Leittechnik des EVU und von einem Kunden benötigt wird.

Impulsformen/-module

nur als Eingangsmodul (IES) verfügbar
aktives Modul (tastet mit eigener Spannung z.B. den Impulsausgang des Zählers ab)
zu verwenden bei kurzen Distanzen (innerhalb eines Zählerschrankes oder zwischen benachbarten Schränken)

Wischimpuls (W)

als Eingangsmodul (IEW) und Ausgangsmodul (IAW) verfügbar
passives Modul (es muss mit einer zusätzlichen Hilfsspannung versorgt werden)
das Ausgangsmodul kann wie ein potentialfreier Relaiskontakt bis 250V AC/DC und 100mA behandelt werden
die mögliche Entfernung richtet sich nach der Höhe der verwendeten Hilfsspannung – (Hinweis, dies könnte bei längeren Entfernungen mit höheren Spannungen zu Unfällen mit gefährlichen Spannungen führen!)

Doppelstromimpuls (D)

als Eingangsmodul (IED) und Ausgangsmodul (IAD) verfügbar
aktives Modul
dienen der Übertragung auf längeren Strecken (hier sind Kilometer möglich)
werden als Paar eingesetzt
der Impulsausgang wird auf Doppelstrom umgesetzt und am Ende Strecke auf einen potentialfreien Kontakt (analog zum Impulsausgang) zurückgesetzt

Merkmale

Kleinstgehäuse bis 19″ Technik verfügbar
Wand- und Hutschienenmontage-Varianten
Ausführungen mit galvanischer Trennung erhältlich

Vorteile

Höchste Anzahl an Schaltzyklen durch verschleissfreie elektronische Kontakte
Variantenvielfalt – für jeden Anwendungsfall die passende Ausführung

Produktkatalog

Varianten

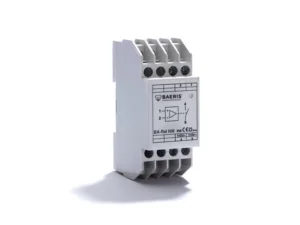

BA-Rel 2NW/4NW

BA-Rel 2NW/4NW

Kleinstgehäuse für Hutschienenmontage (nach DIN EN 50022) für einfache Relais, vorwiegend Steuerrelais.
Abmessungen:
2NW: 18mm × 90mm × 60mm (B × H × T)

4NW: 36mm × 90mm × 60mm (B × H × T)

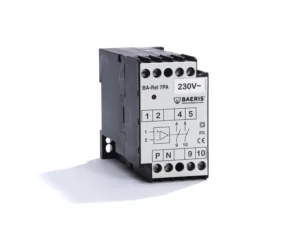

BA-Rel 7PA

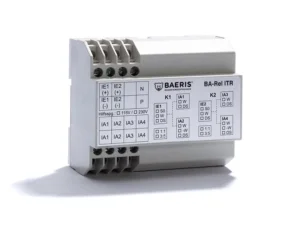

BA-Rel ITR

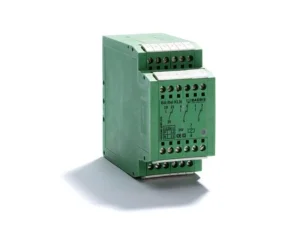

BA-Rel KLN

BA-Rel 2NW/4NW

BA-Rel 2NW/4NW

Kleinstgehäuse für Hutschienenmontage (nach DIN EN 50022) für einfache Relais, vorwiegend Steuerrelais.
Abmessungen:
2NW: 18mm × 90mm × 60mm (B × H × T)

4NW: 36mm × 90mm × 60mm (B × H × T)

BA-Rel 7PA

BA-Rel ITR

BA-Rel KLN

Schaltbeispiele

2x Impuls- 1x Steuersignaltrennung (ITR)

Impulstrennung mit BA-REL 4NW

Impulstrennung mit BA-REL 7PA

Steuersignaltrennung mit BA-REL 2NW

2x Impulstrennung längere Distanzen (ITR)

Impulstrennung für längere Distanzen (7PA)

Impulstrennung-Impulsdopplung mit BA-REL 7PA

Zähler-Fern-Auslesesystem (ZFA)

Transparenz der Verbrauchsdaten gewinnt täglich an Bedeutung. Sei es für Energiemanagementsysteme, die klassische Zählerfernauslesung oder Drittmengenabgrenzung. Der M-Bus und Modbus haben sich im EVU- und Industriesegment als de-facto Standard etabliert.

Die Integration von Verbrauchszählern und deren Fernabfrage gestaltet sich oft recht schwierig auf Grund von einem Mix aus elektronischen und klassischen Bestandszählern, unterschiedlichen Medienzählern und unterschiedlicher Hersteller. Dazu kommen räumliche Distanzen und unterschiedliche Bussysteme.

Oft müssen deshalb Messsysteme neu aufgebaut werden, was sowohl mit hohen Neuinvestitionskosten verbunden ist als auch oft eine Abhängigkeit mit dem gewählten Hersteller schafft.

BAERIS Energiemesstechnik hat Lösungen für diese Herausforderungen ! Denn clever digitalisieren heißt Vorhandenes nutzen: Einbindung von Bestands-Zählern und Sensorik spart Investitionen.
